產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學(xué)南路電商港6號(hào)樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
正文
高鋁聚輕隔熱磚

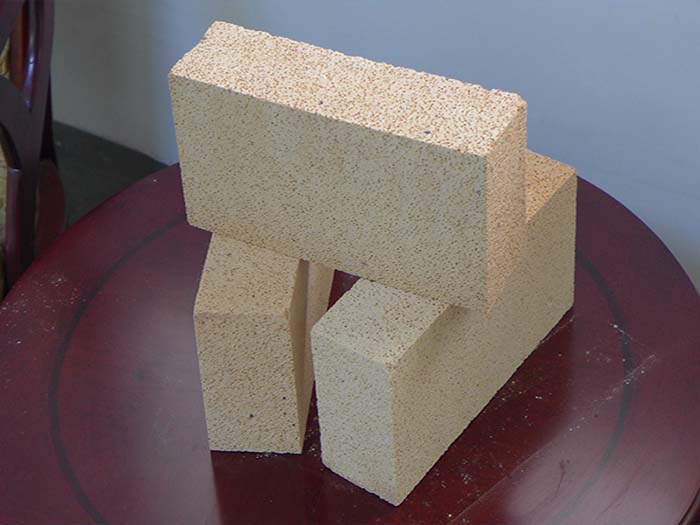

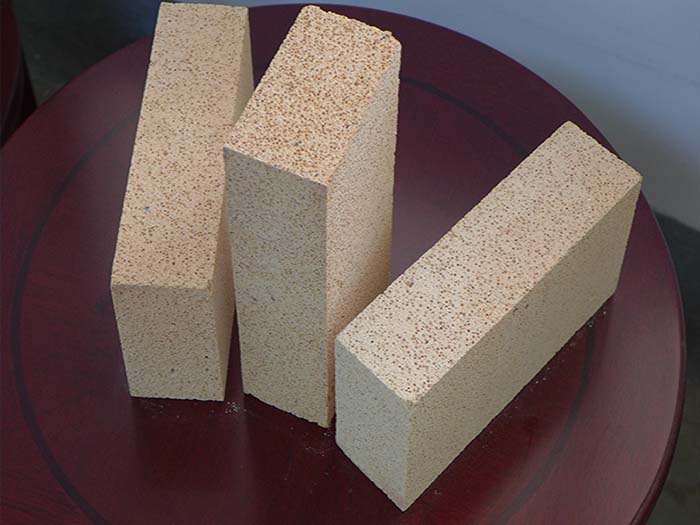

發(fā)布時(shí)間：2016/8/19 15:59:17 點(diǎn)擊率： 來源:admin 作者：榮盛耐材高鋁聚輕隔熱磚具有體積密度小、導(dǎo)熱系數(shù)低、隔熱性能優(yōu)異、質(zhì)量穩(wěn)定的特點(diǎn)。可用于各類高溫爐窯的內(nèi)襯或隔熱層。采用機(jī)制一次成型，燒毀加入物法制造工藝外，同時(shí)保留傳統(tǒng)泡沫致輕法，澆注成型，制品斷面結(jié)構(gòu)均勻，氣孔形成互補(bǔ)貫通的蜂窩狀，從而制品耐壓強(qiáng)度與隔熱性能均能達(dá)到佳水平。所有制品外形全部進(jìn)行研磨整形，尺寸偏差小，能滿足爐窯砌筑的特殊需要。
氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強(qiáng)度1～8MPa。抗熱震性能較好。通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細(xì)后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300～1500℃燒成。有時(shí)也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內(nèi)襯和隔熱層，以及無強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時(shí)，表面接觸溫度不得高于1350℃。
高鋁聚輕隔熱磚相關(guān)理化指標(biāo)：
項(xiàng)目 | 指標(biāo) | |
GJQ1.0 | GJQ0.8 | |
Al2O3 % | ≥48 | |
Fe2O3 % | ≤2 | |
體積密度 g/cm3 | ≤1.0 | ≤0.8 |
常溫耐壓強(qiáng)度 MPa | ≥3.5 | ≥2.5 |
導(dǎo)熱系數(shù) W/(m·K) 350±25℃ | ≤0.5 | ≤0.35 |
加熱永久線變化 % 1350℃×2h | -2.0~1.0 | |
- 上一篇：磷酸鹽高鋁磚
- 下一篇：二級(jí)高鋁半枚片
在線咨詢(7*24)
電話咨詢
